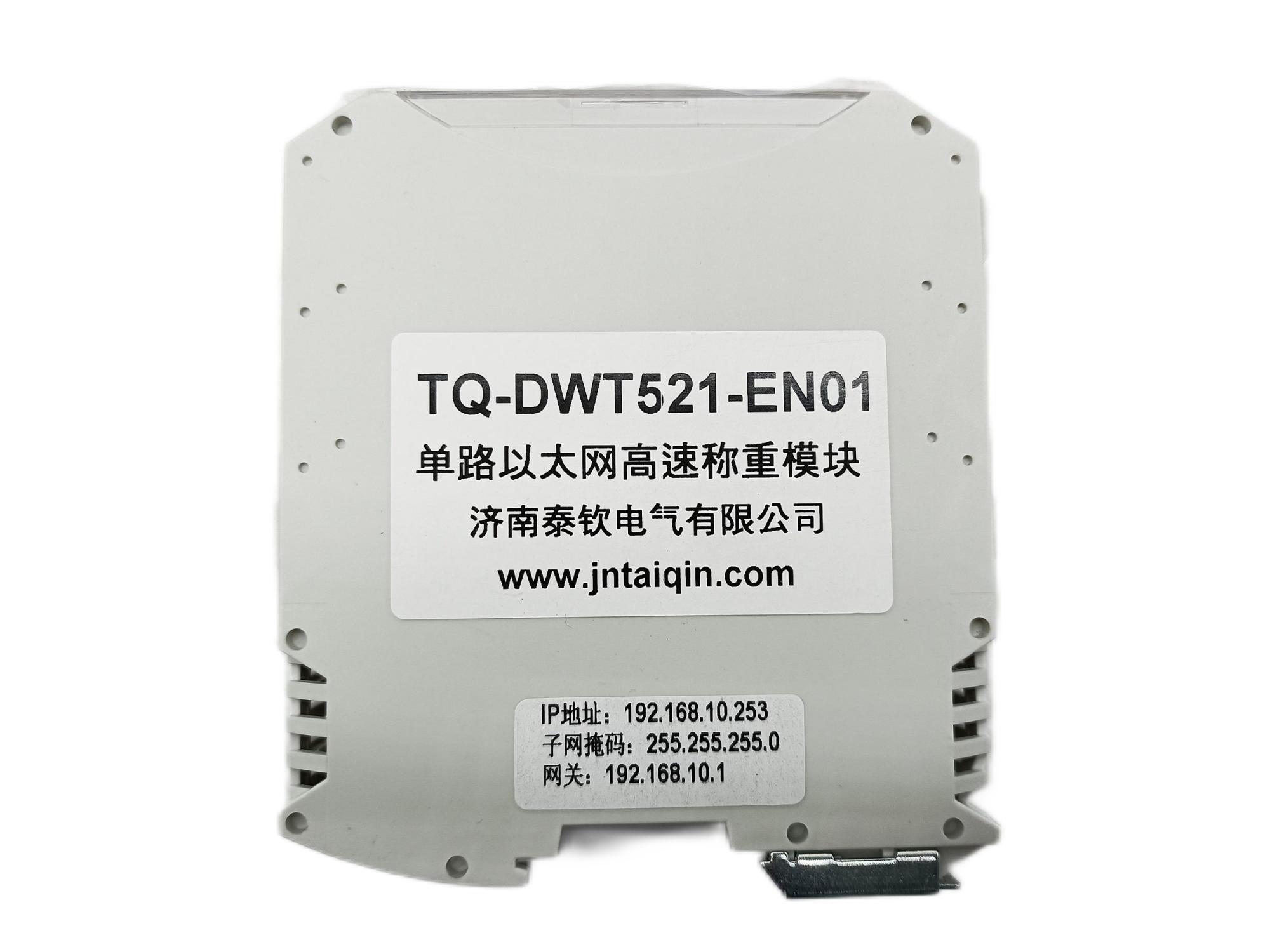

以太网高速称重模块
编号：10537
查看：
发布：2023-04-27
TQ-DWT521-E 系列称重模块是工业级通用多通道称重控制模块，可实现稳定、可靠、高精度工业称重，并将称重结果可通过以太网或串行方式输出，为各种以称重方式的工业控制现场提供技术解决方案。单个模块最多可支
编号：10537
查看：
发布：2023-04-27
TQ-DWT521-E 系列称重模块是工业级通用多通道称重控制模块，可实现稳定、可靠、高精度工业称重，并将称重结果可通过以太网或串行方式输出，为各种以称重方式的工业控制现场提供技术解决方案。单个模块最多可支
TQ-DWT521-E 系列称重模块是工业级通用多通道称重控制模块，可实现稳定、可靠、高精度工业称重，并将称重结果可通过以太网或串行方式输出，为各种以称重方式的工业控制现场提供技术解决方案。单个模块最多可支模块支持两个以太网接口，可通过菊花链方式级联多个模块。以太网支持标准的 MODBUS TCP/IP 协议、标准的 MODBUS RTU Over TCP/IP 协议，还支持 HTTP 协议读取设置参数。
模块串行总线采用标准的 Modbus RTU 协议，半双工 RS-485 串口传输，可设置接口参数、采样及滤波参数、秤台设置参数、测量值校准参数、去皮及零点参数、状态检测参数等。
技术指标：
l 电压：24V~36V DC；
l 电流：150~200mA；
l AD：独立的 24 位，4 通道输入；
l 传感器激励电压：5V DC；
l 传感器最大量程：±30mV；
l 内部采样频率：最高 500Hz；
l 静态输出速率：1~200 次/秒；
l 以太网接口：两个以太网接口，10/100BASE-T/TX，支持 Auto MDI-X；
l 串行 MODBUS 地址：1~31；
l 串行 MODBUS 波特率：9600、19200、38400、115200bps；
l 数字滤波：分为动态数字滤波器和静态数字滤波器；
l 模块尺寸： 110×116×23（长×宽×高，mm）；
l 使用温度范围：-20℃～+70℃；
l 存储温度范围：-60℃～+90℃；
产品特点：
l 性能稳定、抗干扰能力强、可靠性高；
l 内含 HTTP 服务器，支持网页访问模块，读取设置模块参数；
l 支持 2 个以太网接口，可实现菊花链方式级联或冗余通讯；
l 支持两种 MODBUS TCP 通讯方式，MODBUS TCP/IP 或 MODBUS RTU Over TCP/IP；
l 模块重启指令功能；
l 具有测量值标定、去皮、零点跟踪、开机自动置零、稳定检测等功能；
l 4 通道 AD 独立工作，能独立实现标定、去皮、滤波等功能；
l 滤波器分为预处理滤波器、动态滤波与静态滤波器，适应不同应用场合；
l 可选配金手指级联端口，串行接口级联更方便；
l 支持程序在线更新，通过 RS485 口能自动实现程序更新，方便用户定值功能；
l 卡轨式安装方式；
l 持 4 通道独立工作。
