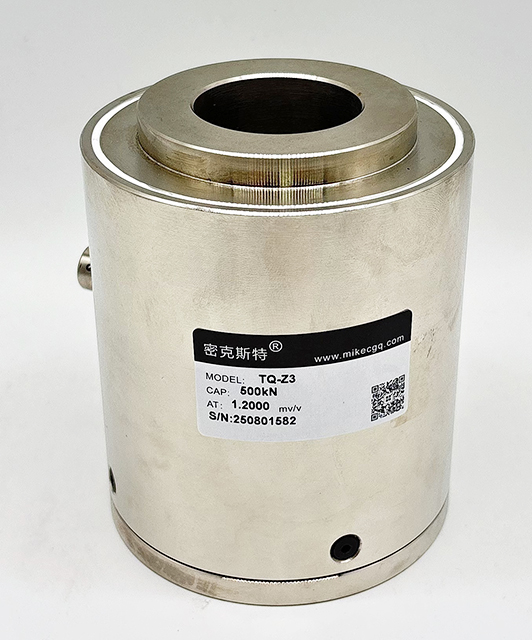

TQ-Z3柱筒式传感器
编号：10302
查看：
发布：2020-07-30
TQ-Z3柱筒式传感器性能稳定可靠，安全过载系数高、安装简便，广泛应用于力的测量与分析、生产过程中的自动检测和控制，以及作为各种测量装置中的检测元件。
编号：10302
查看：
发布：2020-07-30
TQ-Z3柱筒式传感器性能稳定可靠，安全过载系数高、安装简便，广泛应用于力的测量与分析、生产过程中的自动检测和控制，以及作为各种测量装置中的检测元件。
TQ-Z3柱筒式传感器性能稳定可靠，安全过载系数高、安装简便，广泛应用于力的测量与分析、生产过程中的自动检测和控制，以及作为各种测量装置中的检测元件。
量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)
技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 10t-100t |
2 | 综合精度 | 1%F.S |
3 | 灵敏度 | >1.0mV/V |
4 | 非线性 | ≤1%F.S |
5 | 滞后 | ≤1%F.S |
6 | 重复性 | ≤0.5%F.S |
7 | 零点温度影响 | ≤0.3%F.S/10℃ |
8 | 输出温度影响 | ≤0.3%F.S/10℃ |
9 | 输入阻抗 | 700Ω |
10 | 输出阻抗 | 700Ω |
11 | 绝缘阻抗 | >2000MΩ |
12 | 工作温度范围 | -10~70℃ |
13 | 激励电压 | 10VDC |
14 | 安全过载 | 120％F.S |
15 | 材质 | 合金钢 |
16 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
型号 | 量程(kN) | 量程(t) | d1 | d2 | d3 | D | G | H | M |
TQ-Z3 | 100 | 10 | 27 | 45 | -- | 65 | -- | 80 | -- |
200 | 20 | 34 | 52 | -- | 77 | -- | 100 | -- | |
300 | 30 | 45 | 65 | -- | 90 | -- | 120 | -- | |
500 | 50 | 42 | 70 | 80 | 99 | 8 | 120 | 4-M8深10 | |
600 | 60 | 60 | 80 | -- | 106 | -- | 130 | ||
1000 | 100 | 90 | 117 | -- | 138 | -- | 175 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
